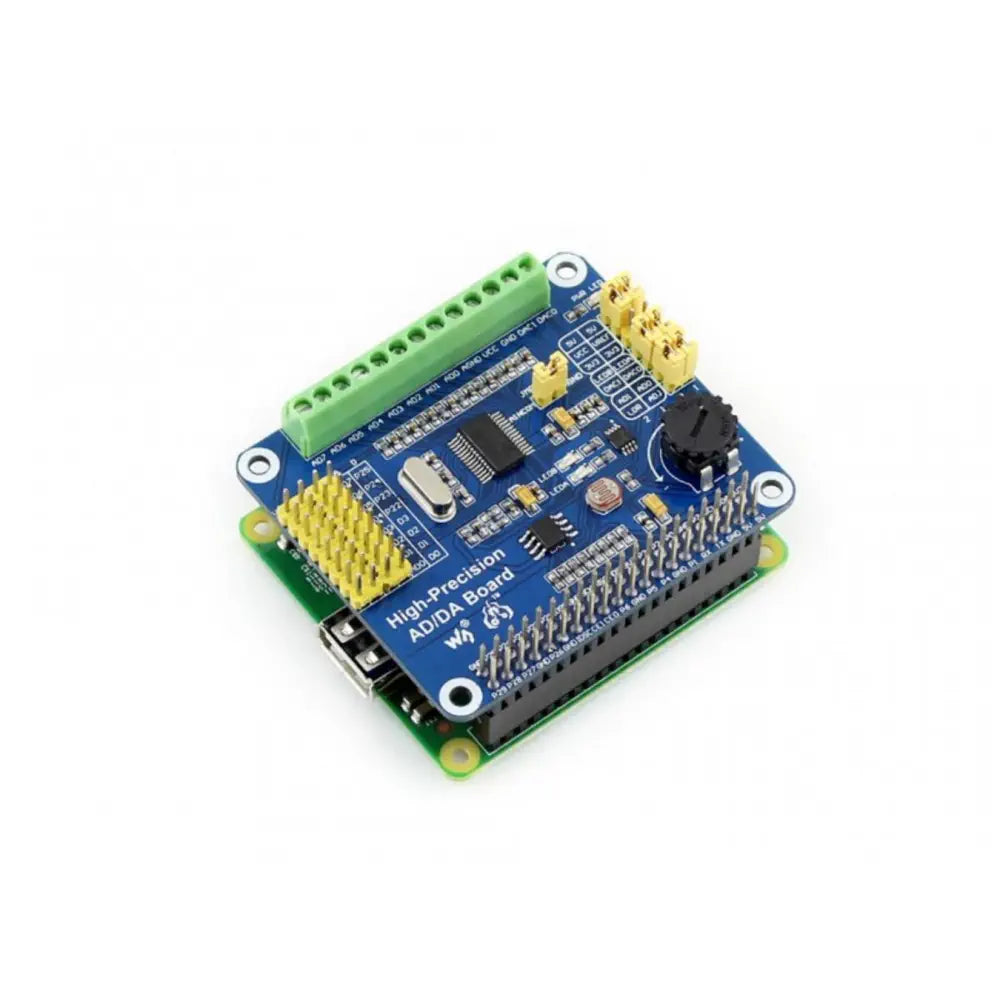

Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi

WaveshareSKU:RB-Wav-08
Número de fabricante: 11010

Precio  :
Precio de oferta $46.99

Envío calculado al finalizar la compra

Stock  :
En existencia, 3 unidades

Pagos y Seguridad

American Express Apple Pay Diners Club Discover Meta Pay Google Pay Mastercard PayPal Shop Pay Venmo Visa

Su Información de Pago se procesa de forma segura. No almacenamos los datos de la tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.

Descripción

  • ADS1256 a bordo, ADC de alta precisión de 8 canales y 24 bits (entrada diferencial de 4 canales), tasa de muestreo de 30 ksps
  • DAC8552 a bordo, DAC de alta precisión de 2 canales y 16 bits
  • Interfaz de entrada/salida a bordo mediante terminales de tornillo, para conectar señal analógica/digital
  • Cuenta con circuito de detección AD/DA, fácil para la demostración de la señal

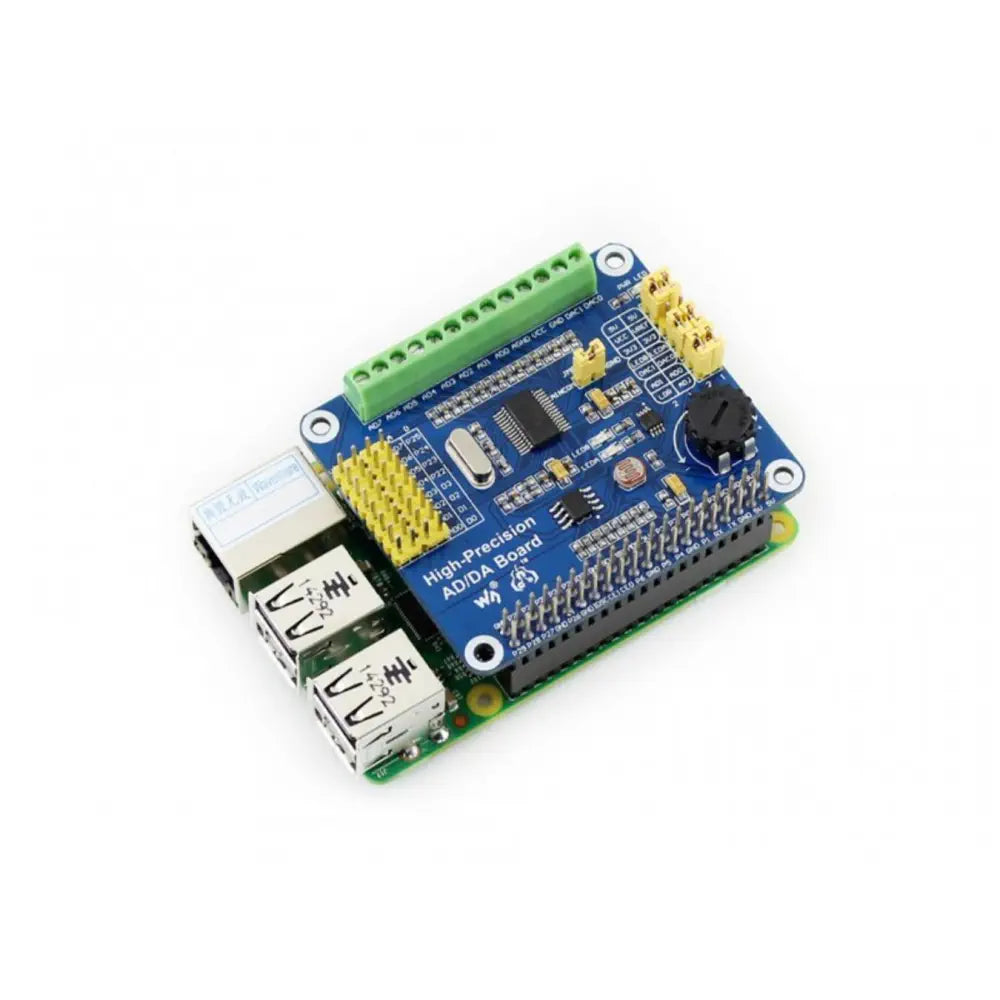

Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi

No hay función AD/DA en la interfaz GPIO de Raspberry Pi, esto puede causar problemas en el desarrollo de Pi. Sin embargo, ya no será un problema. La Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi le permite agregar funciones de AD/DA de alta precisión al Raspberry Pi.

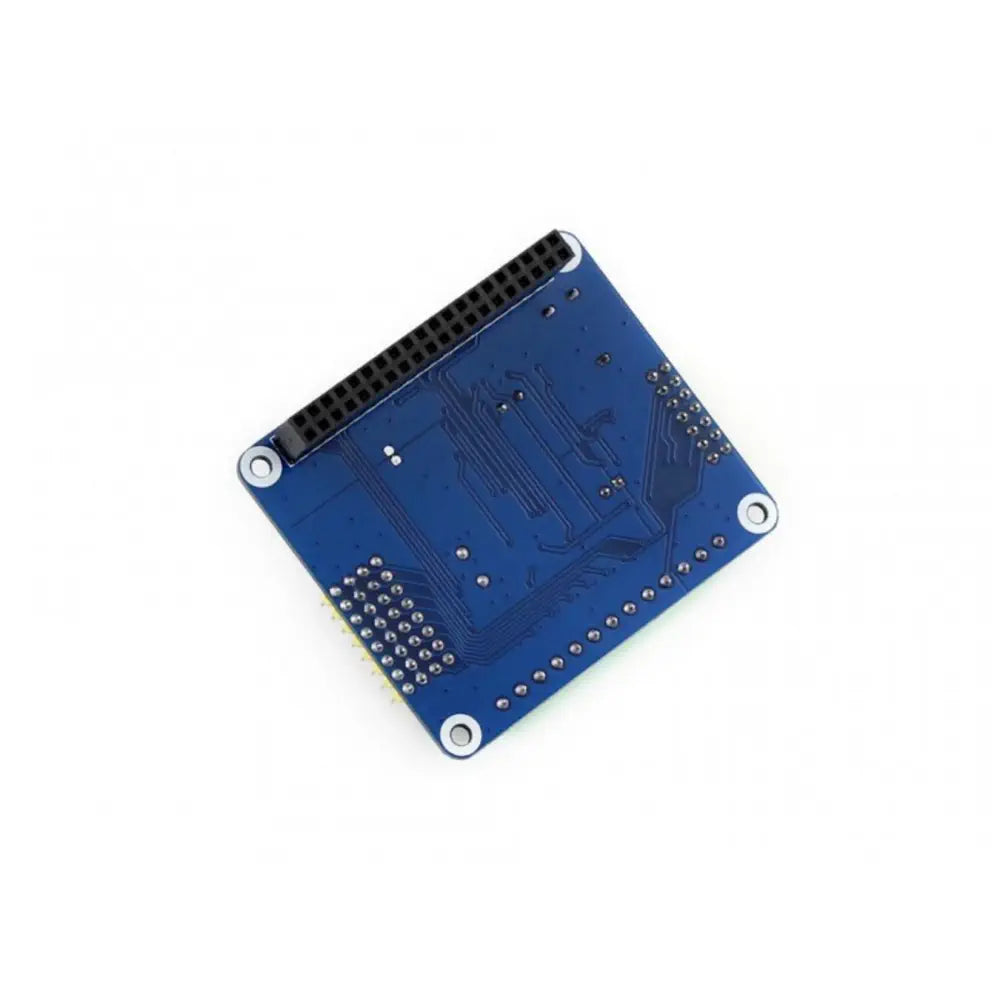

Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi

  • 1 x Placa AD/DA de alta precisión
  • 1 x Paquete de tornillos RPi (2 piezas)
  • Peso: 0.032 kg

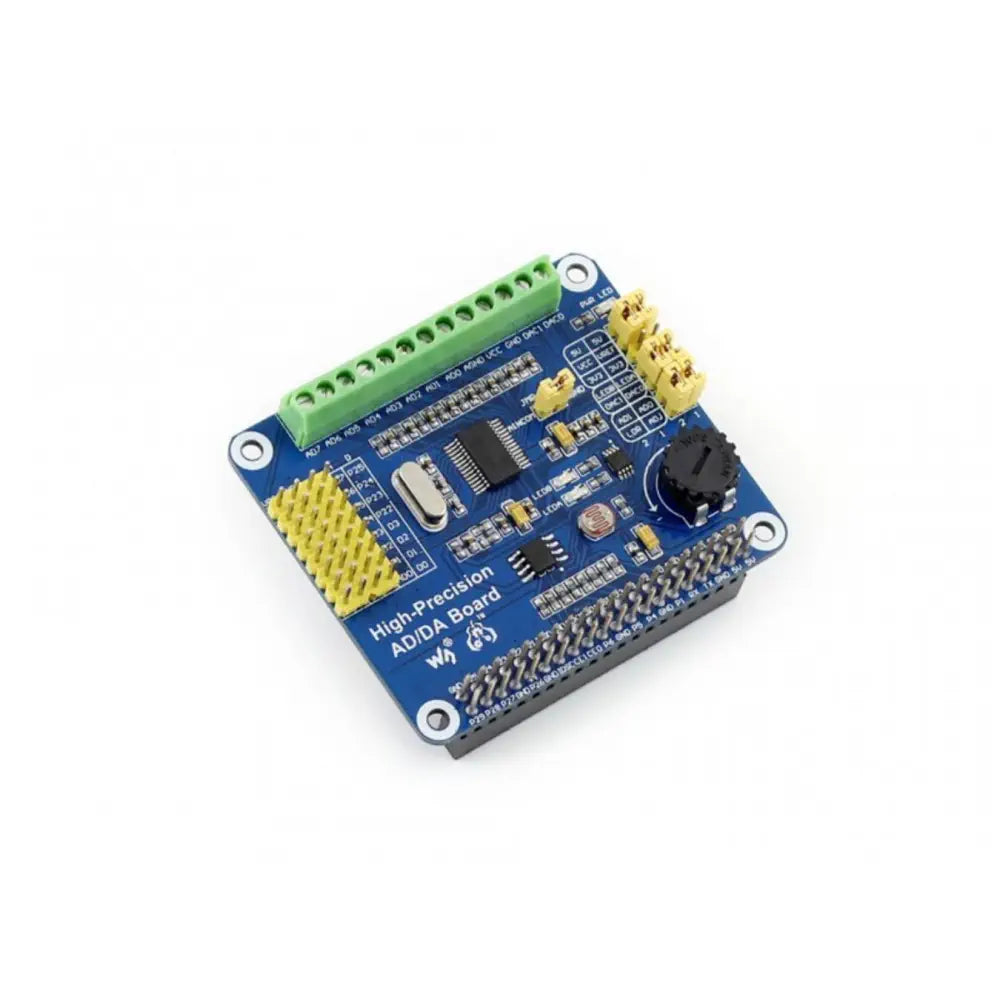

Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi

Archivo zip



  • Interfaz GPIO Raspberry Pi: para conectarse con el Pi
  • Entrada/salida AD/DA: terminales de tornillo

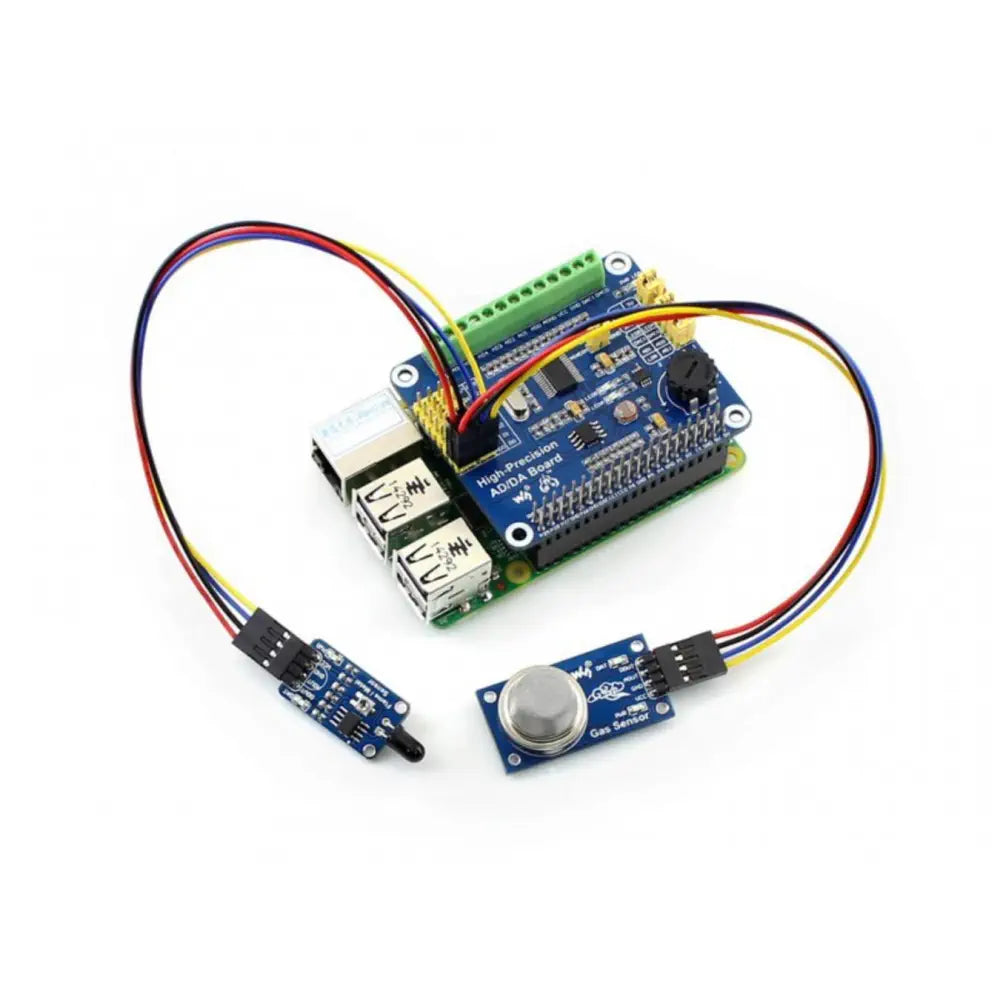

  • Entrada AD: cabezales de pin, la disposicion es pines es compatible con el estándar de interfaz del sensor Waveshare, fácil de conectar varios módulos de sensores analógicos
  • Cristal de 7.68M
  • LM285-2.5: proporciona voltaje de referencia para el chip ADC
  • Resistor de fotos
  • Indicador de salida LED
  • Potenciómetro 10K
  • DAC8552: DAC de alta precisión de 16 bits, 2 canales
  • Indicador de encendido
  • ADS1256: ADC de alta precisión de 24 bits, 8 canales (entrada diferencial de 4 canales)
  • Puente de prueba de ADC
  • Puente de prueba DAC
  • Puente de selección de poder
  • Configuración de tierra de referencia de ADC: cuando ingresa AD de forma individual, el AINCOM es un terminal de referencia, se puede conectar a GND o a un voltaje de referencia externo

Pi Compatibles

  • Raspberry Pi 1 Modelo A+
  • Raspberry Pi 1 Modelo B+
  • Raspberry Pi 2 Modelo B
  • Raspberry Pi 3
  • Raspberry Pi Zero

Tarjeta de Expansión AD/DA de Alta Precisión de Raspberry Pi

Customer Reviews

Based on 9 reviews
78%
(7)
0%
(0)
22%
(2)
0%
(0)
0%
(0)
M
MITCH
Good Hardware, Docs and S/W Lacking

The hardware worked as advertised *after* I spent several frustrating hours deciphering the schematics and writing my own Python drivers to talk to it. If the board came with solid docs and code, I would have given it a 5. If you're looking for Python interface code, I've open sourced mine which makes use of 2 other projects (one for the ADC, one for the DAC). https://github.com/makahn64/waveshare_a2d_d2a_python

B
Brian
Great product. Easy to use

I just plugged in my raspberry pi3 and i was up and running.

M
Metin
Great Product, Great Service!

The product is original make, and arrived reasonable fast by regular mail. Nothing seems broken. Fits perfectly to raspberry pi. Haven't done actual testing yet, but I don't expect problems from its looks. Thanks guys!

D
Dave
A couple of glitches

The AtoD would shut down on my board after a minute or so of running. I found two problems. First, the board had resistors R14 (100R) and R17 (10K) swapped in position (goes to the /PDWN pin). Second, the provided example software for the ADS1256 does not initialize gpio header pin 13 (GPIO27) which is connected to the ADS1256 /PDWN pin. Pin 13 should be initialized to be an Output and set High, else the AtoD will shut down. When that happens, the ADS1256 example program will print something like "Error, ADS1256 Chip ID = 0x0, ADS156_WaitDRDY() Time Out ...

K
Kevin
As described, fast shipping.

Nice board, didn't use it with a pi but with a Cypress PSOC 4.
